Controlador de carga solar MPPT de 60 amperios AIMS Power - 12, 24, 36 o 48 VCC

Este controlador de carga de batería solar de AIMS Power cuenta con un algoritmo de seguimiento inteligente que utiliza tecnología de carga MPPT y tiene menos pérdida de energía con una eficiencia del 97,5-99 %, lo que maximiza la recolección de energía. El algoritmo de seguimiento es automático y varía según las condiciones meteorológicas. Este controlador de carga también tiene protección de compensación de temperatura utilizando el sensor de temperatura de la batería incluido. Carga sistemas solares de 12, 24, 36 y 48 voltios con tecnología de carga multietapa y se ajusta según el tipo de batería.

El controlador de carga AIMS incluye indicadores LED para mostrar el estado de carga y las fallas. Una pantalla LCD muestra información clave como:

• voltaje y capacidad de la batería
• voltaje y potencia del panel solar
• corriente de carga del panel solar
• KWH producidos
• modo de carga de la batería
• Carga CC (corriente)

Los usuarios pueden revisar y establecer los parámetros predeterminados de acuerdo con el diseño del sistema. También hay un bloque de conexión RS485 para el control informático de todas las funciones del controlador de carga. Respaldado por una garantía de 2 años.

• Tecnología MPPT: el seguimiento del punto de máxima potencia produce la máxima potencia disponible desde el conjunto fotovoltaico hasta el banco de baterías utilizando la potencia máxima de la curva IV
• Refrigeración por disipador térmico de calidad: no se necesitan ventiladores ni reducción térmica
• Selector de tipo de batería y voltaje de carga definido por el usuario
• carga de 4 etapas

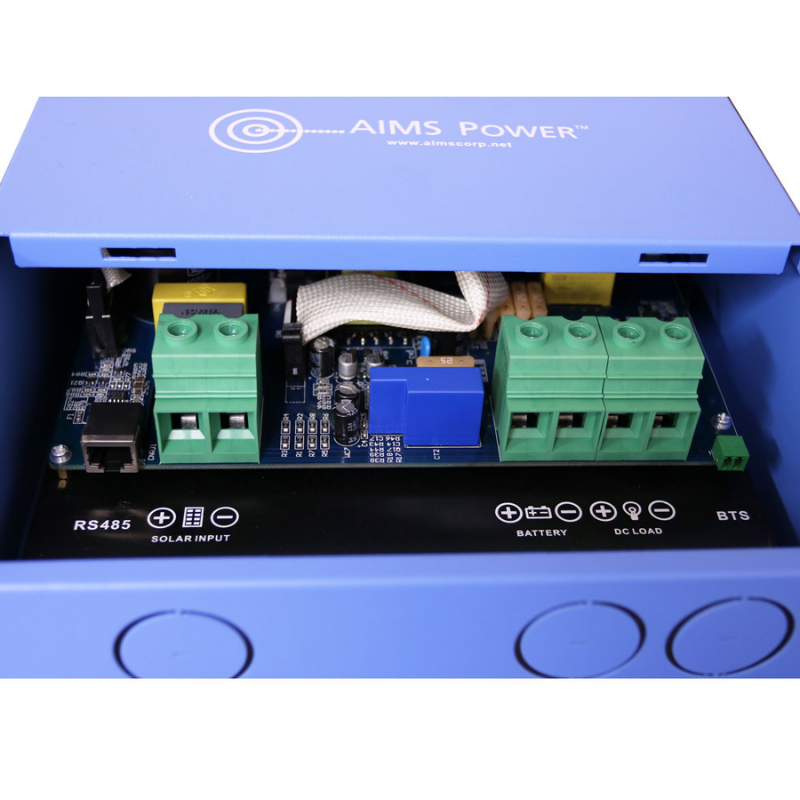

• Entrada fotovoltaica, salida de batería y puertos de control de carga
• apilable
• Electrónica confiable, componentes sobredimensionados que generan menos calor
• Muy eficiente hasta el 99%
• Bajo autoconsumo

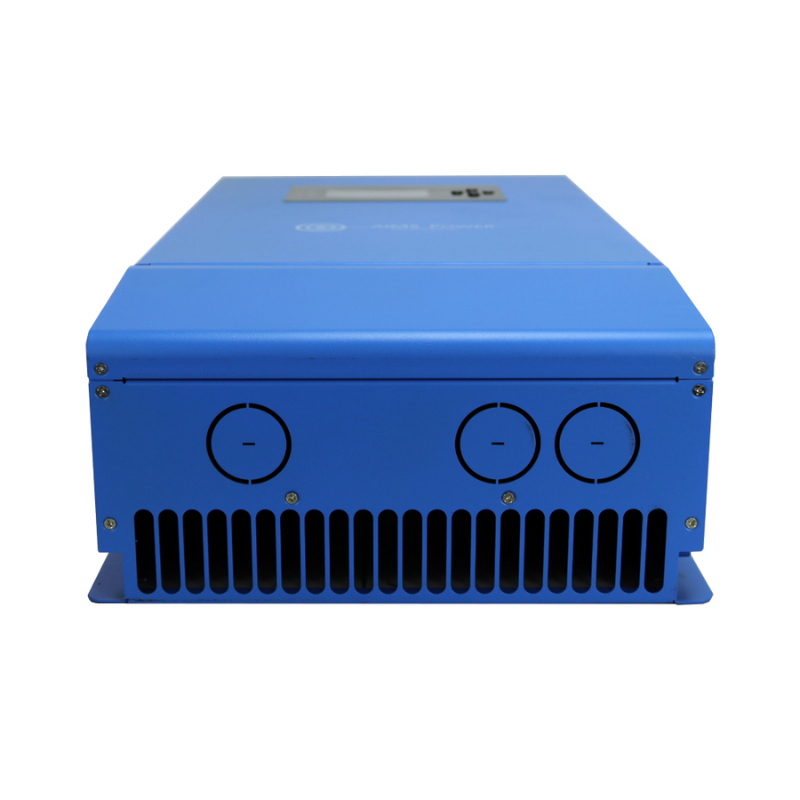

• Estuche resistente de diseño térmico
• Protección contra sobretemperatura
• Protección contra sobrecarga, cortocircuito, alto y bajo voltaje
• Puerto RS485 para monitoreo de computadora
• Cumple con CE, ETL según UL1741 y RoHS
• Revestimiento marino
• Orificios de montaje

ELÉCTRICO
Voltaje de funcionamiento fotovoltaico:

• 15-150Vcc@12V
• 34-150Vcc@24V
• 50-150Vcc@36V
• 60-150Vcc@48V

Entrada nominal de PV:

• 12V - 800 vatios
• 24V – 1700 vatios
• 36V - 2400 vatios
• 48V - 3400 vatios

• Corriente máxima de la batería: 60 amperios
• Puerto de carga de CC: 60 amperios
• Voltaje máximo de circuito abierto PV: 150Vdc
• Autoconsumo de energía: <4 vatios
• Eficiencia: 98,5%
• Protecciones: sobrecarga, cortocircuito, alta tensión, alta temperatura, baja tensión y autocorrección
• Monitoreo: puerto RS485 para monitoreo de computadora
• Diseño de carcasa de refrigeración óptimo: construido para condiciones extremas

CARGA

• Tipos de batería: gel, sellada, AGM, inundada, de litio, definida por el usuario (voltaje ajustable)
• Carga en 4 etapas: a granel, absorción, flotación y ecualización
• Voltaje de carga a granel: sellado 14,4 V, AGM/gel 14,2 V, inundado 14,6 V, definido por el usuario 10-15 V
• Tensión de carga flotante: sellada/AGM/gel 13,7 V, inundada 13,6 V, definida por el usuario 10-15 V
• Equilibre el voltaje de carga: sellado 14,6 V, AGM/gel 14,8 V, inundado 14,8 V, definido por el usuario 10-15 V
• Reconexión de bajo voltaje: 12.5V
• Voltaje de desconexión de bajo voltaje: 10,5 V (10,5-12,5 V ajustable)

MECÁNICO

• Caja: protección IP43, metal
• Enfriamiento: disipador de calor
• Humedad: 100% sin condensación
• Compensación de temperatura: -5mV⁰C / 2V con BTS
• Rango de temperatura: -25 ⁰C a 60 ⁰C o -13 ⁰F a 140 ⁰F
• Revestimiento conformado para ambientes marinos
• Troqueles de alambre: 1.25”
• Peso de la unidad: 15,5 libras
• Peso en caja: 17.5 libras
• Dimensiones: 14.5"L x 10.5"W x 4.5"H
• Garantía: 2 años
• Certificaciones: ETL a UL1741, CE, RoHS, CETL
